15-15HS介绍

15-15HS® 无磁不锈钢奥氏体无磁不锈钢，用于制造石油和天然气行业用的无磁钻铤，扶正器，MWD壳体等

15-15HS®是一种奥氏体无磁不锈钢，用于制造石油和天然气行业用的无磁钻铤，扶正器，MWD壳体等。材料强度高（140ksi或966MPa）且抗点蚀性能优于其他铬锰氮不锈钢。

化学成分
碳 0.04%以下
磷 0.05%以下
硅 1.00%以下
镍 3.00%以下
氮0.50-0.80%
锰 16.00-19.00%
硫 0.05%以下
铬 18.00-21.00%
钼 0.50-3.00%
铁 余量

耐腐蚀性能

说明：很多因素都会影响材料的耐腐蚀性能，例如温度，浓度，pH值，应力，表面粗糙度等。下面用“优，良，中，差”四个等级评定耐腐蚀性能，仅供比较和参考之用。

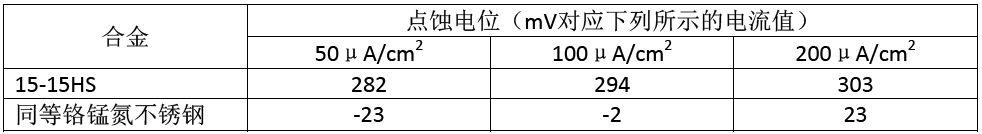

 抗点蚀性能

测试溶液：室温下配置氯化钠溶液，在20-23°C温度下搅拌溶液。初始pH值为6.8-7.0. 扫描率为0.1毫伏/秒。 电位越高，抗点蚀性能越好。

物理性能

比重：  7.76

密度： 0.28 lb/in3

平均比热（79-240°F）:   0.118 Btu/lb/゜F

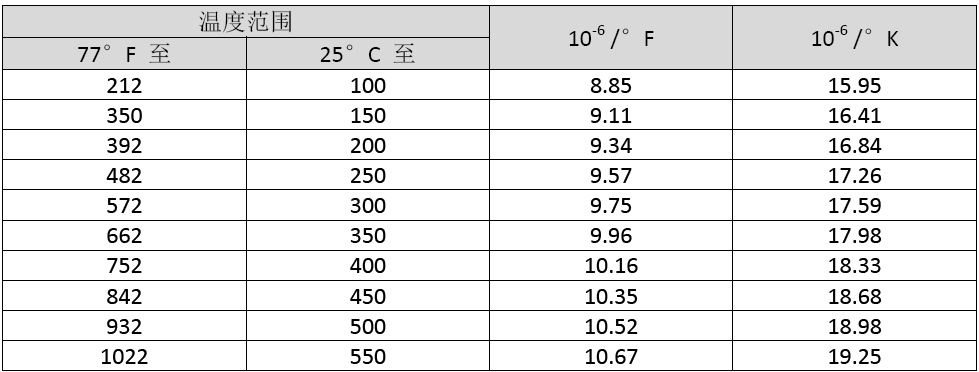

平均热膨胀系数

弹性模数(E)   27.7 x 10 3 ksi

电阻系数(70°F)   441.0 ohm-cir-mil/ft

磁性

15-15HS®在退火态和热作加工状态下均无磁性。

 机械性能

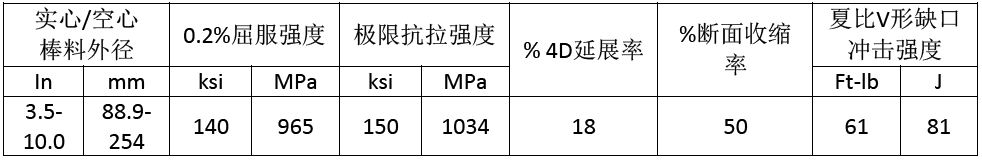

室温下机械性能的下限值

热作加工棒料

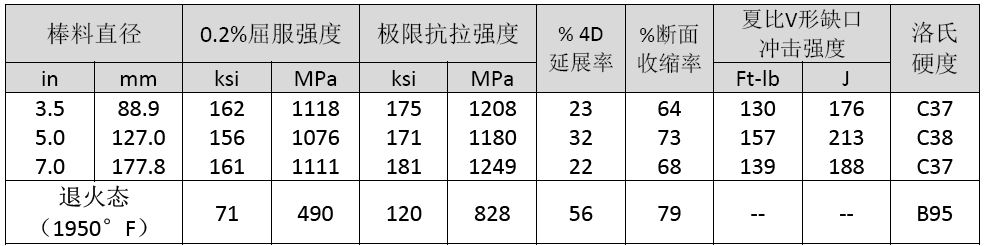

室温下机械性能的典型值

热处理

退火

15-15HS®常用的是热锻态。但是，如果需要退火，可加热至1900-2100°F（1040-1150°C），保温1小时/英寸厚度，随后水淬。退火态材料的强度会降低。

 加工性能

以下是15-15®的起点进刀量和转速保守推荐值。根据加工条件，可选择更高的转速和更大的进刀量。

车削-单峰刀具和组合刀具

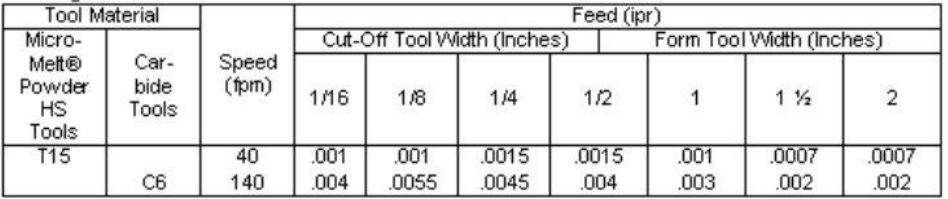

车削-切断刀具和成形刀具

粗铰孔

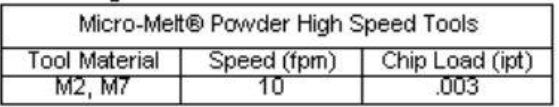

螺纹扳牙

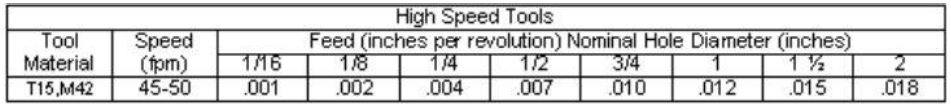

钻孔

铣加工-圆周端铣

攻丝

拉孔

焊接

适用于标准的电弧焊。

15-15LC®的含碳量更低，因此抵抗晶粒间应力腐蚀产生裂纹的性能更好。其他性能和15-15HS®相似。
